應力檢測儀簡介：

1.采用最新嵌入式MCU控制技術、顯示技術、模擬數字濾波技術等設計，采用24位高精度AD轉換器，動態輸入范圍超過60000με使其提高了采

  樣速度，精度更高穩定性更好。

2.采用數字濾波技術和工頻陷波器具有超強的抗工頻干擾能力，采用數字編碼技術參數設定簡單方便，具有不同阻值應變片修正功能保證不同阻

  值應變片的準確測量。

3.工作方式：應變儀本機7寸液晶顯示工作模式；計算機軟件控制、數據采集與分析處理工作模式，可讀取應變儀存儲數據，具有掉電保存、數據

  采集，表格、T-Y圖、X-Y圖顯示，應變花應變分析等強大的軟件分析功能。

4.通訊方式：USB2.0計算機接口

5.板材焊接機箱，表面噴塑處理，鋁合金拉絲面板，上面板進口線端子接線方式；面板功能文字采用進口油磨經特殊工藝高溫烘烤，使其滲透于

   基底，耐化學腐蝕及擦涂

6.主機兩組8測點及橋路選擇接線端子，各測點可獨立組橋，更適合多種物理量同時測試場合。

主要技術指標：

1.主機測點（通道）：16

2.測試單位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，μV，mV，V，℃

3.測量方式：應變片、應變式傳感器

4.測量范圍：應變  0~±38000με；溫度 -40~100℃；電壓 ±2.5V；其它單位 ±99999

5.分辨率：應變：本機模式1με；溫度：0.1℃；電壓：1μV；其它測量單位：0.01%/F.S

6.平衡范圍：應變：≥±38000με；其他單位：100%FS

7.平衡方式：自動掃描平衡

8.靈敏系數設置：應變片0.01~9.99；傳感器1000-9999με∕F.S

9.靈敏系數設置方式：單點設置，統一設置

10.橋路電阻：60~1kΩ

11.橋路電壓：DC 2V

12.零點漂移：±2με/4小時；±1με/℃

13.精度：±0.2%F.S ±2με

14.組橋方式：二線制1/4橋；三線制1/4橋，四分之一橋路不用短接片，消除熱電勢對橋路電阻影響；1/4橋（公共補償）；半橋；全橋；橋路混合

     組橋方式選擇 。

15.信號輸入：兩組8測點接線端子，兩組公共補償端子（橋路選擇）；接線端子采用進口大扭矩高強組合螺釘，扭矩高達2N.m以上

16.采樣頻率：0.8Hz~2kHz

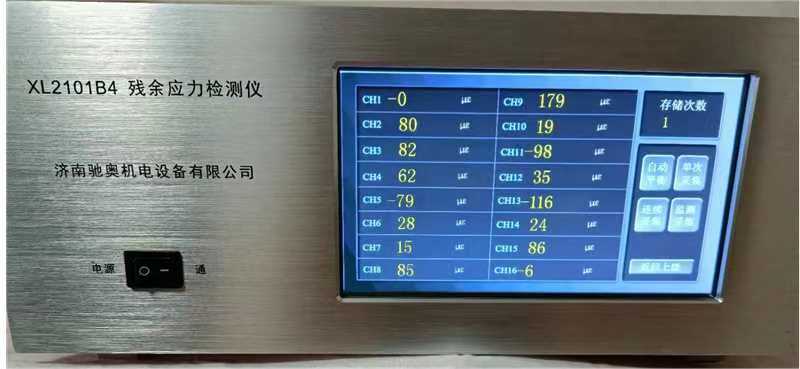

17.顯示方式：7寸液晶顯示；高速模式2通道實時顯示；通用8通道、16通道實時顯示，功能按鍵觸摸操作

18.采集方式：單次采集、連續采集、監測采集

19.采集顯示方式：表格、T-Y圖、X-Y圖、棒圖

20.數據存儲容量：應變儀存儲數據2500組

21.工作模式：通用模式；高速模式；計算機軟件控制、采集與數據分析模式

22.通訊方式：USB2.0接口

23.工作電源：AC220V   50Hz

24.功    耗：約 2W

25.工作環境：溫度-10~45℃  濕度：＜85%（不結露）

控制軟件介紹：

軟件基本功能：

1.數據采集分析軟件具有臨時文件和新建文件兩種存儲格式。用戶可先使用臨時文件進行測試，當采集結束后將數據“另存為”到一個指定文件即可

2.具有多種采集方式：手動采集，連續采集，觸發采集，監測采集；方便用戶進行數據采集

3.測試軟件具有多種測量單位選擇：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa，適合多物理量測試現場使用

4.顯示方式：表格顯示、T-Y圖顯示、X-Y圖顯示、應力分布圖顯示、棒圖顯示、監測顯示等方式具有保存零點文件功能，在突然掉電或意外情況

   下，恢復測試文件即可繼續進行測試

5.測試軟件可將文件數據轉換為Txt或Excel文檔進行保存，方便用戶進行編輯

6.軟件具有應力折算，應變花計算等強大的軟件分析功能

7.運行環境：中文WinXP /Win7/Win10等操作系統

軟件控制功能：

1.測量單位：με，mm，N，kN，kg，t，Pa，kPa，MPa，GPa等單位設置

2.測量方式：應變片、應變式傳感器

3.測量范圍：應變  0~±38000με；其它單位 ±99999

4.分辨率：應變：控制模式0.1με；其它測量單位：0.01%/F.S

5.采集通道：高速模式2通道，通用模式16通道

6.采樣頻率：0.8Hz、2Hz、5Hz、10Hz、20Hz、50Hz.、100Hz、200Hz、500Hz、1kHz、2kHz

7.工作模式：計算機外控工作模式

8.通訊方式：USB2.0（軟件自動識別設備）。

9.采集方式：手動采集、連續采集、觸發采集、監測采集

10.圖形繪制方式：線、點線

11.窗口排列方式：層疊、平鋪、排列圖標

12.零點數據處理方式：保持當前平衡文件、調入某一時刻平衡文件、調入上次平衡文件

13.平衡方式：自動平衡

14.顯示方式：表格顯示、T-Y圖顯示、X-Y圖顯示、、棒圖顯示、頻譜顯示、綜合顯示、應變花、應力折算，其中T-Y圖形可單波形/多波形顯示

15.數據轉換格式： Txt /Excel文檔

16.數據回放：表格、T-Y圖回放、X-Y圖回放、應力分布圖回放、棒圖回放

17.讀取設備數據：2500頁

18.光標：單光標、雙光標、坐標自動調整

19.單向應力：應力應變圖設置、應力折算、應力折算存盤

20.采集分析通用模塊、材料力學實驗?zāi)�塊

21.在掉電或軟件失效后，數據具有恢復測試功能

配置與組成：

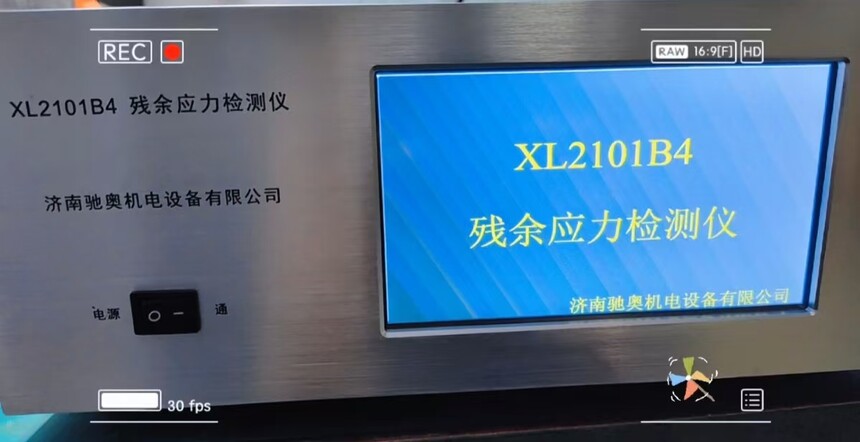

1.XL2101B4主機一套

2.高精度打孔裝置一套

3.USB數據線一條

4.打磨機一臺

5.應力片60片
